QHT
QHT on tugevdatud tsingitud terasest tõmbeankur seinaelementide (sh CLT) kinnitamiseks vundamendile, suure tõmbetugevusega ja mitmete…
- Materjal tsingitud teras S355+Z275
- Kõrgus (A) 340–765 mm
- Naelaavasid Ø5 23–76 tk
- Betooniava Ø17–30 mm
RoofRox · ametlik esindus Eestis
Puitkonstruktsioonide liited — nurgikud, plaadid, talatoed ja postijalad
Metallkinnitused puitkarkassile, CLT-le ja liimpuidule: tõmbeankrud ja nurgikud tõmbe- ja nihkekoormusele, perforeeritud plaadid ja lindid, talatoed ja varjatud alumiiniumliited, reguleeritavad postijalad ning poldid, mutrid ja seibid.
Kuidas liidet valida
- Sein vundamendile (tõmme): tõmbeankrud QHT (340–765 mm, sh CLT) ja HTT (404–790 mm) koos seibplaadiga. Mitmekorruselise hoone korruste vahel QHT PLATE W.
- Nihkejõud: GIGA 205, 125 ja 85 nurgikud ETA-sertifikaadiga, nii puit-puit kui puit-betoon. GIGA KL kannab üle nii nihke- kui tõmbejõude. Suure koormusega liidetele ABR255.
- CLT ja vahelaed: nihkeplaadid PLT 320, PLT 230 ja pikad vahelaeliited PLT1226. Kaldkruvide TS rõngastele PLTS45. Aluseraami kinnitamiseks vundamendile RADICSOL süsteem.
- Talad: ühetükilised talatoed SM A1 (välisosadega) ja SM B1 (siseosadega). Nähtamatuks liiteks alumiiniumist varjatud liited S–XXL (5–300 kN) ja CLT CONNECTOR, T-ALU 9 tugedega teraspulgad SPT.
- Postid: reguleeritavad postijalad POWER BASE (90–300 mm) ja G1–G3, pesa-tüüpi PVQ, PV2, PVR ja teised, mis hoiavad posti maapinna veest eemal.
- Poldid ja naelad: poldikomplektid BTD ja BTE, mutrid ja seibid DIN-standardi järgi, ankurnaelad NCA ja keermestatud vardad.
Liidete valik ja arv tulevad konstruktori arvutusest. Tootja ETA-dokumendid ja kandevõimed saadame päringu peale.
Nurgikud ja tõmbeankrud
QHT seibplaat
QHT seibplaat on tsingitud terasest tugiplaat QHT tõmbeankru kinnitusbolti alla, mis jaotab koormuse ühtlaselt betoonile.
- Materjal tsingitud teras S355+Z275
- Sobib QHT 340–765 mudelitele
- Betooniava Ø17–30 mm
GIGA 205
GIGA 205 on suure kandevõimega nurgik puitkonstruktsioonide nihkejõudude vastuvõtmiseks, ETA-sertifikaadiga ning sobib nii puit-puit kui…
- Mõõdud A×B×C 205×110×260 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 73 tk, Ø11 11 tk
- ETA sertifikaat
GIGA 125
GIGA 125 on keskmise suurusega nurgik nihkejõudude ülekandmiseks puitkonstruktsioonides, ETA-sertifikaadiga ning sobib nii puit-puit kui…
- Mõõdud A×B×C 125×110×260 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 53 tk, Ø11 8 tk
- ETA sertifikaat
GIGA 85
GIGA 85 on kompaktne madala profiiliga nurgik nihkejõudude ülekandmiseks kitsamates ühenduskohtades, kasutatav koos tugevdusplaadiga.
- Mõõdud A×B×C 85×65×220 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 39 tk, Ø11 3 tk
- ETA sertifikaat
GIGA KL 205
GIGA KL 205 on suure kandevõimega kompaktne nurgik, mis kannab üle nii nihke- kui tõmbejõude ja sobib puit-puit ning puit-betoon ühendustele.
- Mõõdud A×B×C 205×125×130 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 52 tk, Ø11 7 tk
- Betooniavad 2×Ø14 + 2×Ø17
GIGA KL 125
GIGA KL 125 on keskmise suurusega nurgik, mis kannab üle nii nihke- kui tõmbejõude ja sobib puit-puit ning puit-betoon ühendustele.
- Mõõdud A×B×C 125×110×100 mm
- Materjali paksus 2,5 mm
- Naelaavasid Ø5 28 tk, Ø11 3 tk
- ETA sertifikaat
GIGA KL 85
GIGA KL 85 on kompaktne nurgik nihke- ja tõmbejõudude ülekandmiseks kitsamates kohtades, kasutatav koos tugevdusplaadiga suurema kandevõime…
- Mõõdud A×B×C 85×65×140 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 27 tk, Ø11 3 tk
- ETA sertifikaat
HTT
HTT on tugevdatud tsingitud terasest tõmbeankur, mis kannab puitkonstruktsiooni vertikaalsed tõmbejõud üle vundamendile.
- Materjal tsingitud teras S250/S350 GD+Z275
- Kõrgus 404–790 mm
- Betooniavad Ø18/Ø21/Ø26
- Tõmbetugevus R1,k 31,0–85,1 kN
ZYKLOP
ZYKLOP on adapter HTT tõmbeankru kinnitamiseks kaldkruvidega plaadile, mis võimaldab paindlikku paigaldusnurka.
- Kruvid 6×200 / 8×300 mm
- Paigaldusnurk 30°
- Plaadi minimaalne paksus 3–4 mm
ABR255
ABR255 on tugevdatud nurgik puit-puit ja puit-betoon ühenduste jaoks, mis kannab suuri nihke- ja tõmbejõude vastavalt ETA sertifikaadile.
- Mõõdud A×B×C 120×100×255 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 52 tk, Ø14 2 tk
- ETA-06/0106
ABR255 SO
ABR255 SO on tugevdatud nurgik puit-betoon ühenduste jaoks, mille suurem jäikus tagab kõrge nihke- ja tõmbetugevuse.
- Mõõdud A×B×C 200×100×255 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 56 tk, Ø14 2 tk
- ETA-06/0106
10-51
10-51 on väike universaalne nurgik puitkarkassi ühenduste kinnitamiseks, saadaval nii tugevdatud kui tugevdamata versioonis.
- Materjal tsingitud teras DX51D+Z275
- Mõõdud A×B×C 70×70×55 – 100×100×90 mm
- Materjali paksus 2,0–3,0 mm
- ETA sertifikaat
10-38
10-38 on tugevdatud nurgik postide ja talade kinnitamiseks betoonile, sobib suurema kandevõimega ühenduste jaoks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud A×B×C 90×50×110 mm
- Materjali paksus 3 mm
- Naelaavasid Ø5 13+8 tk
RKR
RKR on tugevdatud nurgik postide kinnitamiseks vundamendile, saadaval kolmes suuruses ja kõrge naeltugevusega ühenduseks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud A 95–285 mm, B 85 mm, C 65 mm
- Materjali paksus 3,5 mm
- Tõmbetugevus R1,k puidu poolel 5,6–31,8 kN
E170
E170 on kõrge nervuurse profiiliga tugevdatud nurgik, mis kannab suuri tõmbe- ja survejõude nii puit-puit kui puit-betoon ühenduses.
- Mõõdud A×B×C 170×113×95 mm
- Materjali paksus 3 mm
- Materjal tsingitud teras S250 GD+Z275
- Naelaavasid Ø5 34+20 tk, Ø11 4+5 tk
Perforeeritud plaadid ja lindid
PLT 320
PLT 320 on suure kandevõimega nihkejõu ülekandeplaat CLT ja puitkarkasskonstruktsioonide ühendamiseks, sobib nii puit-puit kui puit-betoon liidetele.
- Mõõdud A×B×S 324×260×3 mm
- Naelaavasid Ø5 73+41 tk, Ø11 11+3 tk, Ø17 5 tk
- EN 14545
- Kandevõime puit-puit R2/3,k kuni 84,4 kN
PLT 230
PLT 230 on kompaktsem nihkejõu ülekandeplaat CLT ja puitkarkasskonstruktsioonide ühendamiseks, sobib nii puit-puit kui puit-betoon liidetele.
- Mõõdud A×B×S 229×260×3 mm
- Naelaavasid Ø5 53+44 tk, Ø11 8+3 tk, Ø17 5 tk
- EN 14545
- Kandevõime puit-puit R2/3,k kuni 84,4 kN
QHT PLATE
QHT PLATE on tsingitud terasest tõmbeplaat puitseinte, sh CLT elementide, kinnitamiseks betoonvundamendile, suure tõmbetugevusega ja mitmete…
- Materjal tsingitud teras DX51D+Z275 / S250 GD+Z275
- Mõõdud B×C×S 440×80×3 – 600×80×3 mm
- Betooniava Ø17 mm, keemiline ankur M16 kl 5.8
- Tõmbetugevus R1,k kuni 120,5 kN (puit), 140,4 kN (betoon)
QHT PLATE W
QHT PLATE W on tsingitud terasest tõmbeplaat mitmekorruseliste puitkonstruktsioonide korruste vaheliseks ühendamiseks, kasutatakse koos DUAL PLATE…
- Materjal tsingitud teras S355+Z275
- Mõõdud B 320–840 mm, C 90–180 mm, S 2–5 mm
- Kruviavasid Ø11 8+8 – 44+44 tk
- Tõmbetugevus R1,k puit 27,5–169,8 kN
PLTS45
PLTS45 on tsingitud terasplaat 45° kaldkruvide TS rõngastele, mis võimaldab Construct 500+ TS kruvidega kõrge tõmbetugevusega ühendust.
- Materjal tsingitud teras S355+Z275
- Mõõdud PLTS45-200 200×100×3 mm, PLTS45-380 380×130×4 mm
- Avad Ø5/Ø17/Ø26
- EN 14545
PLT1226
PLT1226 on 1226 mm pikkune nihkejõu ülekandeplaat vahelagede pikkade ühenduste jaoks, mis asendab paneelidesse süvistatud laudu.
- Materjal tsingitud teras DX51D+Z275
- Mõõdud A×B×S 155×1226×1,5 mm
- Avad Ø5 25+25 tk, Ø11 24+24 tk
- Kandevõime R2/3,k puit kuni 129,2 kN
RADICSOL ja kinnitusklambrid
RADICSOL ja kinnitusklambrid moodustavad täieliku süsteemi puitmaja alusraami kinnitamiseks vundamendile, tagades katkematu soojusisolatsiooni ja…
- Materjal tsingitud teras
- RAD-profiilid pikkus 2000 mm, laius 140–300 mm, kõrgus 240 mm
- STAR reguleeritav kinnitusklamber
- RADSTANG 90×95×240 mm
NFT
NFT on tsingitud terasest perforeeritud lint puitkonstruktsioonide kinnituste ja tugevduste valmistamiseks, müüakse meetrites.
- Materjal tsingitud teras S250/S350 GD+Z275
- Laius 50 mm, paksus 1,5–3,0 mm
- Avad Ø5 mm, 75–175 tk/m
Perforeeritud lindi lõikur
Perforeeritud lindi lõikur on käsitööriist NFT tsinklindi täpseks lõikamiseks laiusega 40 või 80 mm.
- Sobib 40 ja 80 mm laiusele lindile
- Artikkel 50160123
F1
F1 on perforeeritud tsingitud terasplaat puit- ja betoonkonstruktsioonide ühendamiseks, erinevate avade suuruste ja arvuga.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud B×C 95×40 – 175×40 mm, paksus 2,0–3,0 mm
- Puiduavad Ø5 8–16 tk, betooniavad Ø11 2–4 tk
F3
F3 on perforeeritud tsingitud terasriba puitkonstruktsioonide pikisuunaliseks tugevdamiseks ja kinnitamiseks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud B 60–100 mm, C 600–1000 mm, paksus 1,5 mm
- Avad Ø5 mm, 90–250 tk
F2
F2 on perforeeritud tsingitud terasplaat, millel on erineva läbimõõduga avad puidu- ja betooniühenduste jaoks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud B×C 170×65 – 190×90 mm, paksus 2,5–3,0 mm
- Avad Ø5/Ø7/Ø11/Ø13 mm
F4
F4 on 1200 mm pikkune perforeeritud tsingitud terasriba pikkade puitühenduste ja tugevduste tegemiseks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud B 40–400 mm, C 1200 mm, paksus 2,0 mm
- Avad Ø5 mm, 120–1200 tk
F5
F5 on väiksemõõduline perforeeritud tsingitud terasplaat mitmesuguste puitühenduste kinnitamiseks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud B 40–200 mm, C 120–500 mm, paksus 2,0 mm
- Avad Ø5 mm
Talatoed ja varjatud liited
SM A1
SM A1 on välisosadega ühetükiline talatugi tsingitud terasest, puittalade toestamiseks ja ühendamiseks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud B 61–201 mm, C 100–280 mm, D 61–80 mm
- Peatala avad Ø5 14–42 tk, kõrvaltala avad Ø5 8–22 tk, Ø13 4–10 tk
SM B1
SM B1 on siseosadega ühetükiline talatugi tsingitud terasest, puittalade toestamiseks ja ühendamiseks.
- Materjal tsingitud teras S250 GD+Z275
- Mõõdud B 61–201 mm, C 100–240 mm, D 61–80 mm
- Peatala avad Ø5 16–42 tk, kõrvaltala avad Ø5 8–22 tk, Ø13 4–10 tk
CLT CONNECTOR
CLT CONNECTOR on varjatud alumiiniumist ühendusdetail CLT/X-Lam paneelide nurga-, otsa- ja pikiliidete jaoks, sobib nii seina- kui laeühendustele.
- Materjal alumiinium AW 6082
- Materjali paksus 80–160 mm
- R1,k (risti) 18,80 kN, Kser 9750 N/mm
- R2,k (nihe tasapinnas) 10,00 kN
Varjatud liide S
Varjatud liide S on alumiiniumist peidetud ühendusdetail väiksemate puit-puit talaliidete jaoks, iseloomuliku tugevusega 5–20 kN.
- Materjal alumiinium AW 6082
- Mõõdud 40×50×12 – 40×110×12 mm
- Karakteristlik tugevus 5–20 kN
- Kruvid 4,5×50 mm
Varjatud liide M
Varjatud liide M on alumiiniumist peidetud ühendusdetail keskmise suurusega puit-puit talaliidete jaoks, iseloomuliku tugevusega 15–40 kN.
- Materjal alumiinium AW 6082
- Mõõdud 14×60×90 – 14×60×170 mm
- Karakteristlik tugevus 15–40 kN
- Kruvid 6,5×65 mm
Varjatud liide L
Varjatud liide L on alumiiniumist peidetud ühendusdetail suurte puit-puit talaliidete jaoks, iseloomuliku tugevusega 30–80 kN.
- Materjal alumiinium AW 6082
- Mõõdud 18×80×150 – 18×80×290 mm
- Karakteristlik tugevus 30–80 kN
- Kruvid 8×100 mm
Varjatud liide XL
Varjatud liide XL on alumiiniumist peidetud ühendusdetail suure kandevõimega puit-puit talaliidete jaoks, iseloomuliku tugevusega 55–250 kN.
- Materjal alumiinium AW 5083
- Mõõdud 20×120×250 – 20×120×610 mm
- Karakteristlik tugevus 55–250 kN
- Kruvid 8×160 mm
Varjatud liide XXL
Varjatud liide XXL on alumiiniumist peidetud ühendusdetail väga suure kandevõimega puit-puit talaliidete jaoks, iseloomuliku tugevusega 170–300 kN.
- Materjal alumiinium AW 5083
- Mõõdud 20×140×410 – 20×140×610 mm
- Karakteristlik tugevus 170–300 kN
- Kruvid 8×160 mm
Varjatud liide L-CS
Varjatud liide L-CS on alumiiniumist peidetud ühendusdetail puittala kinnitamiseks betoonkonstruktsiooni külge, iseloomuliku tugevusega kuni 63,3 kN.
- Materjal alumiinium AW 6082
- Mõõdud 29×80×150 – 29×80×290 mm
- Karakteristlik tugevus 39,50–63,30 kN
- Kruvid 8×100 mm ja 10×80 mm
Varjatud liide XL-CS
Varjatud liide XL-CS on alumiiniumist peidetud ühendusdetail suuremate puittalade kinnitamiseks betooni külge, iseloomuliku tugevusega kuni 106,7 kN.
- Materjal alumiinium AW 5083
- Mõõdud 29×120×250 – 29×120×610 mm
- Karakteristlik tugevus 63,60–106,70 kN
- Kruvid 8×160 mm ja 10×80 mm
Varjatud liide XXL-CS
Varjatud liide XXL-CS on alumiiniumist peidetud ühendusdetail väga suurte puittalade kinnitamiseks betooni külge, iseloomuliku tugevusega kuni…
- Materjal alumiinium AW 5083
- Mõõdud 29×140×410 – 29×140×610 mm
- Karakteristlik tugevus 85,30–106,70 kN
- Kruvid 8×160 mm ja 10×80 mm
T-ALU 9
T-ALU 9 on sertifitseeritud alumiiniumist peidetud tugi puit-puit ja puit-betoon talaliidete jaoks, kiire paigaldusega isepuurivate SAF-tüüblitega.
- Materjal alumiinium AW 6005
- Mõõdud A 80–240 mm, B 109,4 mm, C 80 mm, S 6 mm
- Puiduavad Ø5 14–46 tk, betooniavad Ø11 4–12 tk
- EN 573-3:2007, EN 1995-1-1
T-ALU 9 SV
T-ALU 9 SV on süvistatud avadega alumiiniumist peidetud tugi puit-puit ja puit-betoon talaliidete jaoks, mis võimaldab tugi paigaldada tala…
- Materjal alumiinium AW 6005
- Mõõdud A 280–440 mm, B 109,4 mm, C 80 mm, S 6 mm
- Puiduavad Ø5 54–86 tk, betooniavad Ø11 14–22 tk
- EN 573-3:2007, EN 1995-1-1
T-ALU 9 CF
T-ALU 9 CF on avadega alumiiniumist peidetud tugi puit-puit ja puit-betoon talaliidete jaoks, täpseks kinnituseks siledate SPT tüüblitega.
- Materjal alumiinium AW 6005
- Mõõdud A 120–360 mm, B 109,4 mm, C 80 mm, S 6 mm
- Puiduavad Ø5 22–70 tk, betooniavad Ø11 6–18 tk
- Tüübliavad Ø13 3–9 tk
Postijalad
POWER BASE
POWER BASE on tsingitud terasest reguleeritava kõrgusega postijalg, mis hoiab puitposti maapinna veest eemal ja kompenseerib ehituse…
- Materjal tsingitud teras S235, tsink-nikkel pinnakate
- Reguleerimisvahemik 90–300 mm
- Kruvid 8×160 mm
- Survetugevus R1,compr,k 32,6 kN (puit), 37,7 kN (teras)
G1
G1 on tsingitud terasest reguleeritava kõrgusega postijalg puitposti kinnitamiseks vundamendile.
- Materjal tsingitud teras S235
- Mõõdud A×B×C 100×150×150 mm
- Reguleeritav kõrgus 130 mm
- Avade läbimõõt Ø13 mm, keere Ø20 mm
G2
G2 on tsingitud terasest reguleeritava kõrgusega postijalg puitposti kinnitamiseks vundamendile.
- Materjal tsingitud teras S235
- Mõõdud A×B×C 70×100×100 – 110×120×130 mm
- Plaadi paksus 5 mm
- Avade läbimõõt Ø9/Ø11 mm
G3
G3 on tsingitud terasest reguleeritava kõrgusega postijalg puitposti kinnitamiseks vundamendile.
- Materjal tsingitud teras S235
- Mõõdud A×B×C 90×400×20 – 110×500×20 mm
- Plaadi paksus 5 mm
- Avade läbimõõt Ø11 mm
PVQ
PVQ on värvitud terasest ruudukujuline pesa-tüüpi postijalg, kuhu puitpost sisestatakse ja kinnitatakse.
- Materjal teras S235, kriimustuskindel pulbervärv
- Mõõdud L 100–200 mm, H 150–220 mm
- Metalli paksus alus 3–4 mm, külg 4 mm
- Avade läbimõõt Ø12,5 mm
PV2
PV2 on 2-osaline lame pesa-tüüpi postijalg, värvitud terasest, puitposti kinnitamiseks vundamendile.
- Materjal teras S235, kriimustuskindel pulbervärv
- Mõõdud L 120–200 mm, H 200–280 mm
- Metalli paksus alus 4 mm, külg 3 mm
PV2A
PV2A on 2-osaline nurgeline pesa-tüüpi postijalg, värvitud terasest, puitposti kinnitamiseks vundamendile.
- Materjal teras S235, kriimustuskindel pulbervärv
- Mõõdud L 80–100 mm, H 120–155 mm
- Metalli paksus alus 4 mm, külg 3 mm
PVR
PVR on värvitud terasest ristkülikukujuline pesa-tüüpi postijalg puitposti kinnitamiseks vundamendile.
- Materjal teras S235, kriimustuskindel pulbervärv
- Mõõdud L 100–200 mm, H 180–220 mm
- Metalli paksus alus 3–4 mm, külg 3–4 mm
PBZ
PBZ on kuumtsingitud terasest pesa-tüüpi postijalg puitposti sisestamiseks ja kinnitamiseks vundamendile.
- Materjal teras S235, kuumtsingitud
- Metalli paksus 2,5–4 mm
- Avade läbimõõt Ø11–13 mm
- Mõõdud L 71–201 mm, H 150–200 mm
PB2P
PB2P on 2-osaline lameda profiiliga postijalg, elektrotsingitud terasest, puitposti kinnitamiseks.
- Materjal teras S235, elektrotsingitud
- Metalli paksus 3–4 mm
- Avade läbimõõt Ø11–13 mm
- Mõõdud L 121–201 mm, H 150–200 mm
PB2A
PB2A on 2-osaline nurgeline postijalg, elektrotsingitud terasest, puitposti kinnitamiseks.
- Materjal teras S235, elektrotsingitud
- Metalli paksus 3 mm
- Avade läbimõõt Ø11–13 mm
- Mõõdud H 150–200 mm
PBT
PBT on ümmarguse pesaga postijalg, kuumtsingitud terasest, ümarpostide kinnitamiseks vundamendile.
- Materjal teras S235, kuumtsingitud
- Metalli paksus 3 mm
- Avade läbimõõt Ø12,5 mm
- Läbimõõt Ø80–120 mm, H 150 mm
PLZ
PLZ on labaprofiiliga postijalg, kuumtsingitud terasest, mis kinnitub puitposti sisselõikesse.
- Materjal teras, kuumtsingitud
- Avade läbimõõt Ø11 mm
- Mõõdud L1 80–140 mm, H 160–308 mm
PLZ postijala alusplaat
Täiendav alusplaat PLZ postijala jaoks, kuumtsingitud terasplekist.
- Materjal teras, kuumtsingitud
- Mõõdud L1 120–160 mm, L2 120–160 mm, S 2 mm
Postipesa Ficconi Q-T
Ficconi Q-T on kuumtsingitud terasest maasse süvistatav postipesa, mis kaitseb puitposti otsest kokkupuudet pinnasega.
- Materjal teras S235, kuumtsingitud
- Mõõdud L 600–750 mm, H 750–900 mm
- Sisemõõt G 71–101 mm (Q) või Ø80–100 mm (T)
- Sügavus P 150 mm
U BETON
U BETON on kuumtsingitud terasest U-profiiliga postijalg, mis süvistatakse betooni ja hoiab puitposti selle sees.
- Materjal teras S235, kuumtsingitud
- Mõõdud B 130 mm, C 60–80 mm, S 5 mm
- Sisemõõt G 70–120 mm
- Avade läbimõõt Ø10,5 mm
STF
STF on kuumtsingitud terasest klambertüüpi postijalg puitposti kinnitamiseks vundamendile.
- Materjal teras S235, kuumtsingitud
- Mõõdud C 200 mm, B 60 mm, A 200 mm, S 5 mm
- Sisemõõt G 71–121 mm
- Metalli paksus ca 3 mm, avade läbimõõt Ø12,5 mm
Poldid, mutrid, seibid ja ankurnaelad
SPT
SPT on DIN 1052 kohane teraspulk (spinott) puit-puit ja puit-alumiinium ühenduste tugevdamiseks, sobib T-ALU tugedega.
- Materjal teras S275/S355
- Läbimõõt Ø8–20 mm
- Pikkus 60–1000 mm
- DIN 1052
BTD
BTD on tsingitud kuuskantpeaga poldikomplekt koos mutriga, klass 4.8, puitkonstruktsioonide kinnitamiseks.
- Materjal tsingitud teras, klass 4.8
- Läbimõõt Ø12,0–20,0 mm
- Pikkus 100–500 mm
- UNI EN 1995
BTE
BTE on tsingitud kuuskantpeaga polt ilma mutrita, klass 8.8, suurema tugevusega puitkonstruktsioonide ühenduste jaoks.
- Materjal tsingitud teras, klass 8.8
- Läbimõõt Ø12,0–20,0 mm
- Pikkus 100–440 mm
- UNI EN 1995
DADO 8.8
DADO 8.8 on tsingitud kuuskantmutter BTE poldi jaoks, terasklass 8.8.
- Läbimõõt Ø12/16/20 mm
- Materjal tsingitud teras, klass 8.8
NCA
NCA on parema haardega läikiv tsingitud ankurnael piirdeplaatide ja liidete kinnitamiseks, saadaval mitmes mõõdus.
- Materjal tsingitud teras, EN ISO 2081
- Läbimõõt Ø4/Ø6 mm
- Pikkus 40–100 mm
- Väljatõmbetugevus Fax,Rk kuni 4086 N
Käsinaelutaja ankurnaeltele
Käsitööriist NCA ankurnaelte löömiseks, sobib naeltele läbimõõduga 2,0–7,9 mm.
- Sobib naeltele Ø2,0–7,9 mm
- Max naela pikkus 180 mm
- Kaal 0,90 kg
- Mõõdud 248×82×124 mm
CNS
CNS on tugevdatud peaga tsingitud kruvi plaatide kinnitamiseks, Torx T20 otsakuga, mille pea istub täpselt augus.
- Materjal tsingitud teras
- Läbimõõt Ø5 mm
- Pikkus 40–80 mm
- Otsak Torx T20
WB-HECO
WB-HECO on puitu keeratav keermestatud varras puitkonstruktsioonide tugevdamiseks ja suuremõõtmeliste elementide ühendamiseks.
- Läbimõõt Ø16/Ø20 mm
- Pikkus 3000 mm
- Tõmbetugevus ftens,k 91,5–145,0 kN
- Voolavuspiir fyk 800 N/mm²

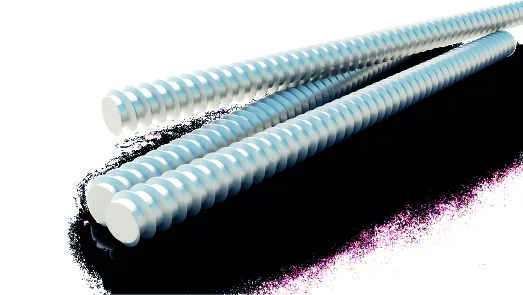

BF4
BF4 on DIN 975 keermestatud varras terasklassist 4.8, galvaaniliselt tsingitud, pikkusega 1000 mm.
- Materjal teras klass 4.8, galvaaniline tsink
- Läbimõõt Ø8–30 mm
- Pikkus 1000 mm
BF8
BF8 on DIN 975 keermestatud varras terasklassist 8.8, galvaaniliselt tsingitud, pikkusega 1000 mm.
- Materjal teras klass 8.8, galvaaniline tsink
- Läbimõõt Ø8–27 mm
- Pikkus 1000 mm
BFI
BFI on DIN 975 keermestatud varras roostevabast terasest A2 (AISI 304), pikkusega 1000 mm.
- Materjal roostevaba teras A2 (AISI 304)
- Läbimõõt Ø10–20 mm
- Pikkus 1000 mm
BFL4
BFL4 on DIN 975 keermestatud varras terasklassist 4.8, galvaaniliselt tsingitud, pikkusega 3000 mm.
- Materjal teras klass 4.8, galvaaniline tsink
- Läbimõõt Ø12/16/20 mm
- Pikkus 3000 mm
- Tõmbetugevus Nax,k kuni 65,9 kN (M16)
BFL8
BFL8 on DIN 975 keermestatud varras terasklassist 8.8, galvaaniliselt tsingitud, pikkusega 3000 mm.
- Materjal teras klass 8.8, galvaaniline tsink
- Läbimõõt Ø12/16/20 mm
- Pikkus 3000 mm
- Tõmbetugevus Nax,k kuni 91,0 kN (M16)
Kuuskantmutter DIN 934
Kuuskantmutter DIN 934 on tsingitud terasmutter, klass 8 (6S), kasutusel koos keermestatud varraste ja poltidega.
- Materjal tsingitud teras klass 8 (6S)
- Läbimõõt Ø8–30 mm
Isekindlustuv kuuskantmutter DIN 985
Isekindlustuv kuuskantmutter DIN 985 on tsingitud terasmutter, klass 8 (6S), plastikvahetükiga lahtitulemise vältimiseks.
- Materjal tsingitud teras klass 8 (6S)
- Läbimõõt Ø8–24 mm
Ühendusmutter DIN 6334
Ühendusmutter DIN 6334 on tsingitud pikendusmutter keermestatud varraste omavaheliseks ühendamiseks.
- Materjal tsingitud teras
- Läbimõõt Ø10–30 mm
- Pikkus 30–90 mm
Pimemutter DIN 1587
Pimemutter DIN 1587 on tsingitud ühetükiline kübarmutter keermestatud varda otsa kaitsmiseks ja viimistlemiseks.
- Materjal tsingitud teras
- Läbimõõt Ø10–24 mm
Metalliseib DIN 125
Metalliseib DIN 125 on tsingitud terasseib metallühenduste koormuse jaotamiseks poldi või mutri all.
- Materjal tsingitud teras klass 8 (6S)
- Sisemine ava Ø8–30 mm
Puiduseib DIN 9021
Puiduseib DIN 9021 on tsingitud suurendatud pinnaga terasseib puitkonstruktsioonide kruvi- ja poldiühenduste jaoks.
- Materjal tsingitud teras HV 100
- Sisemine ava Ø8–20 mm
Puiduseib DIN 440
Puiduseib DIN 440 on tsingitud suure pinnaga terasseib puitkonstruktsioonide raske koormuse ühenduste jaoks.
- Materjal tsingitud teras HV 100
- Sisemine ava Ø10–30 mm
Puiduseib DIN 1052
Puiduseib DIN 1052 on tsingitud tugevdatud terasseib puitkonstruktsioonide kandvate ühenduste jaoks.
- Materjal tsingitud teras HV 100
- Sisemine ava Ø12–24 mm
| Toode | Mõõdud | Materjali paksus | Naelaavasid |
|---|---|---|---|
| GIGA 205 | A×B×C 205×110×260 mm | 3 mm | Ø5 73 tk, Ø11 11 tk |
| GIGA 125 | A×B×C 125×110×260 mm | 3 mm | Ø5 53 tk, Ø11 8 tk |
| GIGA 85 | A×B×C 85×65×220 mm | 3 mm | Ø5 39 tk, Ø11 3 tk |
| GIGA KL 205 | A×B×C 205×125×130 mm | 3 mm | Ø5 52 tk, Ø11 7 tk |
| GIGA KL 125 | A×B×C 125×110×100 mm | 2,5 mm | Ø5 28 tk, Ø11 3 tk |
| GIGA KL 85 | A×B×C 85×65×140 mm | 3 mm | Ø5 27 tk, Ø11 3 tk |
| ABR255 | A×B×C 120×100×255 mm | 3 mm | Ø5 52 tk, Ø14 2 tk |
Korduma kippuvad küsimused
Mis vahe on tõmbeankrul ja nurgikul?
Tõmbeankur (QHT, HTT) hoiab seina vundamendi küljes, kui tuul või koormus tahab seda üles tõsta. Nurgik (GIGA) kannab üle peamiselt nihkejõude ehk takistab seina libisemist. GIGA KL ja ABR255 kannavad mõlemat.
Kas nurgikutel on ETA-sertifikaat?
Jah, GIGA nurgikud ja ABR255 on ETA-sertifikaadiga ning sobivad puit-puit ja puit-betoon ühendusteks.
Kuidas teha puittalade liide nii, et metalli poleks näha?
Alumiiniumist varjatud liited S–XXL (iseloomulik tugevus 5–300 kN) freesitakse tala sisse ja jäävad nähtamatuks. CLT paneelidele on CLT CONNECTOR.
Kuidas kinnitada puitpost vundamendile?
Reguleeritavad postijalad POWER BASE (90–300 mm) ja G-seeria hoiavad posti maapinna veest eemal ja võimaldavad kõrgust täpselt sättida.
TRX Layers OÜ — Riwega ametlik esindus Eestis
Oleme Riwega grupi ametlik esindus ja maaletooja Eestis. Praktikas tähendab see nelja asja: toodete maaletoomine, müük Eesti laost, tehniline tugi ja koolitus.
Esindus ja maaletoomine
Riwega, Riwega thermi ja RoofRoxi tooted tulevad Eestisse otse tehasest meie kaudu. Kogu tehniline info sellel lehel on tootja ametlikust kataloogist ja tõlgitud eesti keelde.
Müük ja ladu
Ladu Tallinnas (Laki 6) ja Pärnus (Savi 35B-7). Laos olev kaup saab kohe kaasa, ülejäänu tuleb tellimisel otse tehasest. Müük käib e-poes trxlayers.ee ja otse meie käest.
Tehniline tugi
Aitame kihid konstruktsiooni järgi kokku panna, vaatame üle sõlmelahendused ja vastame niiskustehnika ning tuleohutuse küsimustele — nii enne ostu kui objektil.
Koolitus
Teeme katusefirmadele, ehitajatele, projekteerijatele ja edasimüüjatele tootekoolitusi. Kokkuleppel meie juures, teie kontoris või objektil.
Kui sa ei ole kindel, kas see toode sobib sinu konstruktsiooni, kirjuta või helista — räägime läbi, mis su katusel või seinal tegelikult toimub, ja soovitame kihi, mis seal töötab. Vale aurutõke on kallim viga kui õige toote hind.
